中科亿海微Link-Sea-H6A图像处理套件：高性能图像加速，赋能多场景视觉终端系统

在当今数字化时代，图像处理技术正以前所未有的速度发展，广泛应用于安防监控、工业自动化、工业检测、智能交通、医疗诊断、教育教学等诸多领域。随着人们对图像处理精度和效率要求的不断提高，开发出高性能、高可靠性的图像处理设备成为行业发展的关键。FPGA具有高度并行计算处理能力和可重构性，在图像处理领域有着广泛的应用价值。

中科亿海微电子科技（苏州）有限公司（以下简称“中科亿海微”）创新推出基于自研芯片EQ6HL130开发的适用于图像处理应用的Link-Sea-H6A图像处理开发套件。该套件可作为图像处理领域应用开发板、高校电子相关专业教学、集成电路相关比赛等应用场景的使用。

Link-Sea-H6A图像处理套件主要由图像接口板、HL130核心板、摄像头模组、电源适配器、数据线等组成。套件可实现摄像头接入、图像处理算法、显示输出等功能。开发套件集成板上FLASH、EEPROM、SDRAM、按键、LED灯等外设，其中SDRAM板载两片，每片容量为16M*16bit。板上集成USB-JTAG，可直接通过TYPE-C数据线对开发套件进行调试。

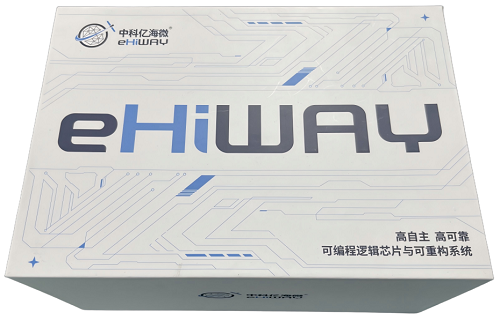

图 Link-Sea-H6A图像处理套件实物图

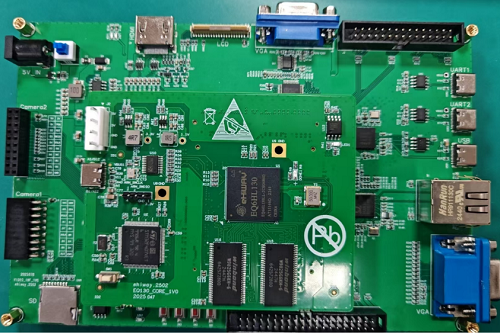

图 Link-Sea-H6A图像处理套件板卡实物图

【方案特点】

●具有1路以太网接口；

●具有2路基于USB的UART串口；

●具有2路camera接口；

●具有2路VGA输出接口；

●具有1路LCD输出接口；

●具有1路HDMI输出接口；

●扩展IO不少于40pin。

Link-Sea-H6A图像处理套件采用中科亿海微亿海神针®EQ6HL130芯片，可实现图像预处理算法功能，具有高性能、低功耗、高性价比的显著特点。

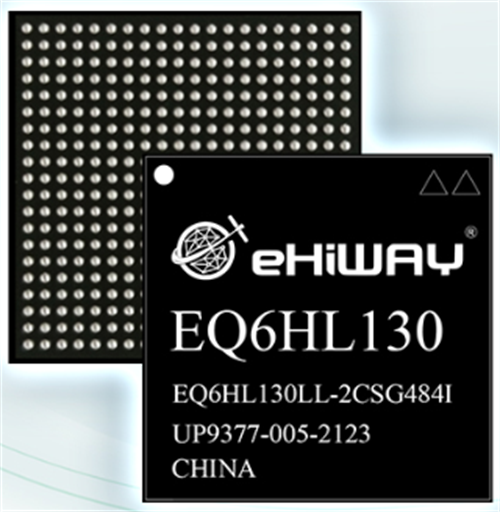

图 亿海神针EQ6HL130芯片

中科亿海微亿海神针®EQ6HL130芯片特点：

●有效系统门容量达到1360万门；

●芯核电压1.1V，I/O标准电压3.3V/2.5V/1.8V/1.5V-LVTTL/LVCMOS；

●具备1200个4.5Kb嵌入式存储单元，最大存储容量5400Kb；

●具备192个高速18×18位乘法器；

●具有8个可编程PLL，最高时钟管理频率可达500MHz；

●最多可提供16路全局时钟信号；

●最大可提供498个可编程用户I/O，最多提供249对LVDS差分端口；

●支持主动串行、被动串行、主动并行、被动并行、JTAG、SPI等配置模式；

●ESD大于2000V；

●封装形式：CSG484/FGG676。

关于中科亿海微

中科亿海微电子科技（苏州）有限公司，成立于2017年1月，是“可编程芯片与智能微系统”技术领域的国家专精特新“小巨人”企业、国家高新技术企业、苏州市姑苏领军企业和江苏省潜在独角兽企业。公司以“可编程逻辑IP核与EDA工具”为技术特色，以FPGA、自适应SoC、可重构计算系统等产品设计与服务为主营业务。

公司坚持全正向设计技术路线，自主研制具有高可靠性的嵌入式可编程电路IP核、可编程逻辑芯片、EDA软件与可重构系统，提供具有高性能和自适应计算的行业解决方案和集成电路设计服务，满足智能制造、现代通信、能源电力、轨道交通、汽车电子、广电传媒、地质勘探、金融科技、电子政务、医疗器械、测试测量等业务领域的应用需要。
